Cách lắp Ray hộp Blum quyết định độ chính xác khi đóng mở và sự cân đối của ngăn kéo. Với LEGRABOX TIP-ON BLUMOTION, chuẩn bị đúng kích thước và căn chỉnh hợp lý giúp ngăn kéo nhấn mở nhẹ nhàng, đóng êm.

Cách lắp Ray hộp Blum chuẩn xác cùng EUROHOMES giúp hoàn thiện hệ tủ tinh tế, chuyển động êm ái.

LEGRABOX TIP-ON BLUMOTION cho nội thất không tay nắm

Trong bếp liền phòng khách hoặc phòng thay đồ, thiết kế không tay nắm tạo mặt tủ liền mạch. LEGRABOX kết hợp TIP-ON BLUMOTION mang đến thao tác nhấn mở và đóng giảm chấn.

Để vận hành chính xác, ngăn kéo cần lắp đúng vị trí, đủ khoảng hở kích hoạt và được căn chỉnh cân đối.

Chuẩn bị cho Cách lắp Ray hộp Blum

Kiểm tra phụ kiện

Bộ LEGRABOX C TIP-ON BLUMOTION trong hướng dẫn gồm:

Ray trượt và thành hộp trái, phải
Khớp nối trước, sau
Bộ TIP-ON BLUMOTION và chi tiết kích hoạt
Thanh đồng bộ cùng hai đầu nối
Logo, nắp che và vít phù hợp
Ván đáy, ván hậu, mặt trước đã gia công.

Đối chiếu phụ kiện với đúng chiều dài ray và loại thành hộp sử dụng.

Chuẩn bị dụng cụ và kích thước ván

Dụng cụ gồm máy khoan, đầu bắt vít, mũi khoan mồi, tua vít bốn cạnh, tua vít T20, thước dây, thước vuông và bút chì.

Lấy chiều rộng lọt lòng thùng tủ làm cơ sở tính kích thước, không dùng chiều rộng phủ bì.

Chi tiết	Kích thước theo bộ minh họa
Chiều rộng ván hậu	Rộng lọt lòng thùng tủ − 38 mm
Chiều rộng ván đáy	Rộng lọt lòng thùng tủ − 35 mm
Chiều dài ván đáy	Chiều dài danh nghĩa ray − 10 mm
Chiều cao ván hậu C/IC	148 mm

Cách lắp Ray hộp Blum LEGRABOX TIP-ON BLUMOTION

Bước 1: Gắn TIP-ON BLUMOTION vào ray

Căn dấu mũi tên trên cơ cấu nhấn mở với dấu trên ray, rồi trượt vào vị trí. Lắp chi tiết kích hoạt theo thứ tự đánh dấu.

Thực hiện tương tự bên còn lại và kiểm tra các bộ phận đã ăn khớp.

Bước 2: Cố định ray trong thùng tủ

Đo, đánh dấu vị trí theo bản vẽ. Kiểm tra hai ray đúng cao độ, song song và có khoảng lùi phù hợp so với mép trước. Bắt vít cố định ray vào hai thành tủ để bảo đảm chuyển động ổn định.

Bước 3: Lắp thanh đồng bộ

Kích hoạt ray bằng tay để đưa vị trí gắn đầu nối ra ngoài. Với bộ minh họa, chiều dài thanh được tính như sau: Chiều dài thanh đồng bộ = Rộng lọt lòng thùng tủ − 247 mm. Cắt thanh đúng chiều dài, gắn hai đầu nối và kết nối với cơ cấu hai bên.

Bước 4: Chỉnh khoảng hở nhấn mở

Mặt ngăn kéo cần đủ hành trình để kích hoạt TIP-ON BLUMOTION. Khoảng hở tối thiểu trong hướng dẫn là 2,5 mm. Điều chỉnh bằng bánh xe màu cam trên cơ cấu. Sau khi lắp hoàn thiện, thử nhấn mở để kiểm tra mặt trước không bị cản.

Bước 5: Lắp thành hộp, ván đáy và ván hậu

Lắp hai thành hộp vào ván đáy, gắn khớp nối phía sau rồi cố định ván hậu. Kiểm tra độ vuông, độ chắc chắn và các mối nối. Xử lý ván sai kích thước trước khi lắp tiếp.

Bước 6: Lắp mặt trước và đưa ngăn kéo lên ray

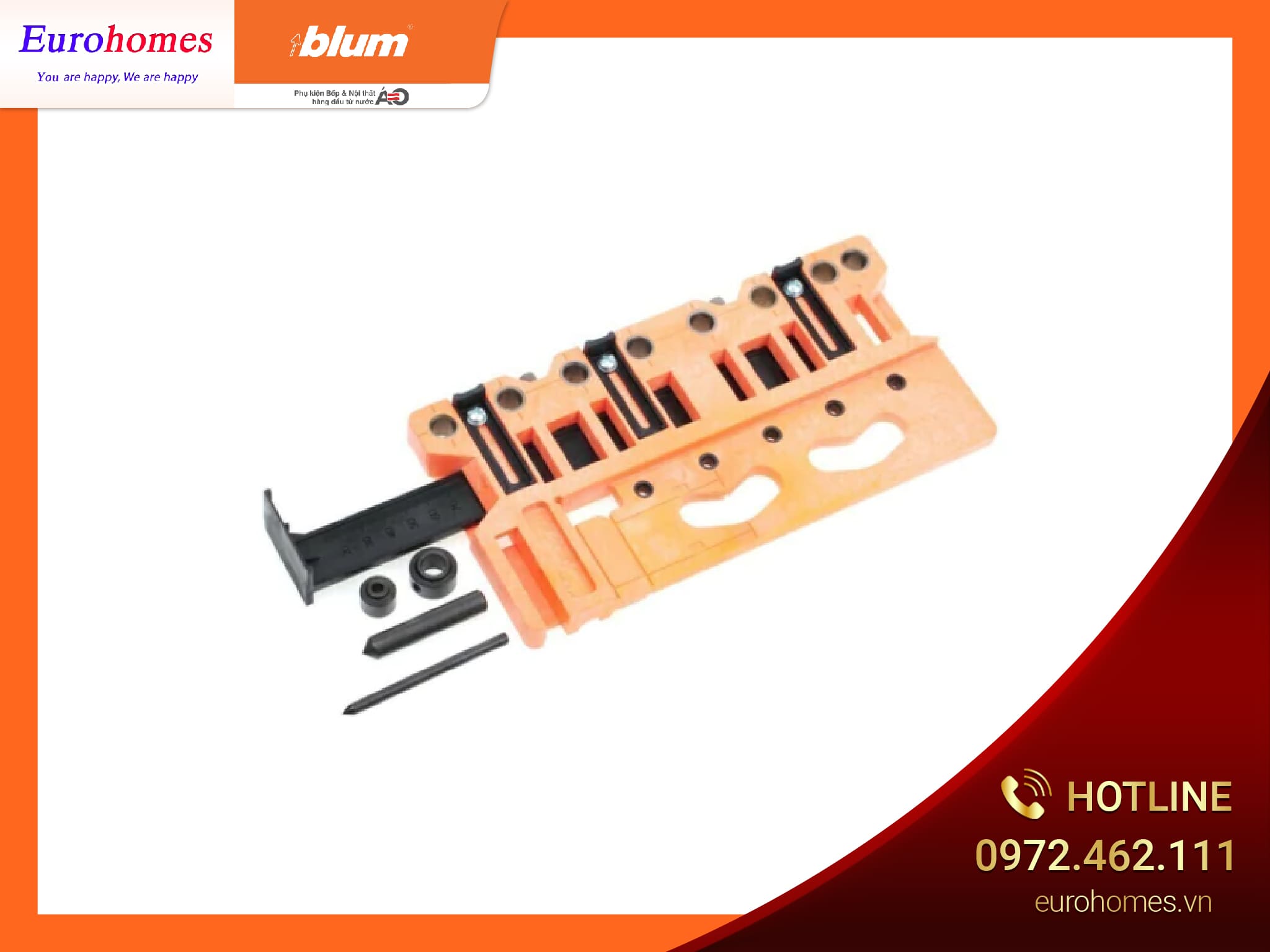

Định vị khớp nối trên mặt trước theo sơ đồ và phần phủ cánh thực tế. Đánh dấu, khoan mồi rồi bắt vít. Đưa ngăn kéo lên ray, gắn mặt trước vào thành hộp và kiểm tra các liên kết đã ăn khớp.

Bước 7: Cách lắp Ray hộp Blum căn chỉnh và hoàn thiện

Kiểm tra khe hở quanh mặt trước. Điều chỉnh sang trái, phải; lên, xuống và độ nghiêng để mặt ngăn kéo cân đối. Phân biệt vít điều chỉnh với cơ cấu tháo mặt trước. Thử nhấn mở, đóng giảm chấn rồi lắp logo và nắp che.

Lưu ý để ngăn kéo chuyển động mượt mà

Đo đúng trước khi gia công: Căn chỉnh mặt trước không bù được lỗi kích thước hộp ngăn kéo.
Giữ ray đúng vị trí: Kiểm tra cao độ, độ song song và điểm cố định.
Đủ khoảng hở kích hoạt: Thử nhấn mở tại các vị trí khác nhau trên mặt trước.
Kiểm tra trước khi sử dụng: Xử lý tình trạng cạ, nhấn mở bất thường hoặc khe hở lệch trước khi xếp đồ.
